発明情報

背景

傍熱型陰極は、熱電子放出物質の露出面積を減少させることによって、電子による逆衝撃を受ける割合は低減されるものの、凹部に充填された熱電子放出物質が、電子による逆衝撃を受けることには変わりなく、陰極の腐食を防止する根本的な解決にはなっていませんでした。

発明概要と利点

本発明は、陰極が電子の逆衝撃を原理的に受けることない新規な構造のマグネトロンを提供することにあります。

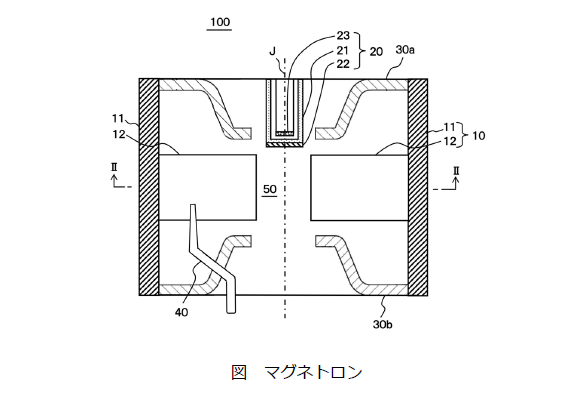

下図のように、マグネトロン100は、複数の共振空洞60が形成された円筒状の陽極体10と、陽極体の中心軸上に配置された陰極体20と、陽極体の共振空洞が形成された部位における内周面に囲まれた作用空間50に、中心軸に平行な磁界を付与する一対の磁極30a、30bとを備え、陰極体は、中心軸に平行な方向に電子を放出する電子放出源22を有し、電子放出源は、作用空間に対して、中心軸の方向に離間して配置されています。
これによって、陰極が電子の逆衝撃を原理的に受けない新しい構造を実現しました。

本発明によって、陰極の腐食を防止し、マグネトロンの寿命を飛躍的に伸ばすことができます。また、電子の収集効率が高まり、マイクロ波の高出力化も期待できます。
