発明情報

背景

国内の廃プラスチックリサイクルではサーマルリサイクルが主流であり、ケミカルリサイクルの拡大が課題です。鉄鋼業では、化石資源使用量削減の観点から廃プラスチックのコークス原料化が期待されていますが、従来はコークス強度を損なわない添加量が1％程度に限られていました。

発明概要と利点

本発明者らは、PVCの熱分解で良質な炭素前駆体が形成される点に着目し、廃PVCを適切に粉砕、または熱分解前処理することで、製鉄用コークス製造用の優れたバインダーとして利用できることを見出しました。これにより、廃PVCの有効利用と、従来利用が難しかった劣質石炭のコークス原料化が期待されます。

➢ 廃PVCの高比率添加

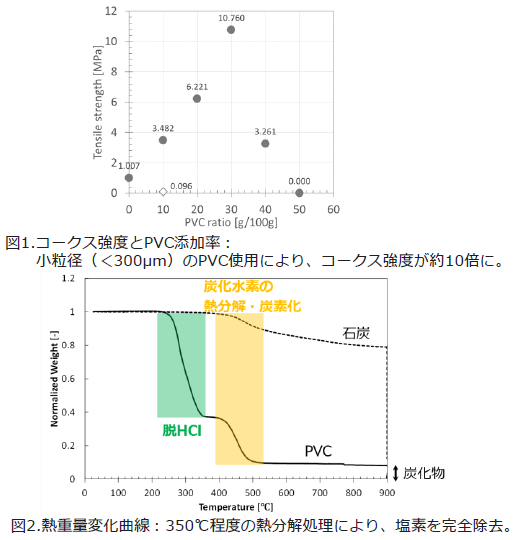

　 小粒径（<300 μm）PVCを用いることで、30％添加時にもコークス強度の向上。
➢ 脱塩素とHCl回収
　 350℃程度の前処理によりPVCから塩素を除去し、高純度HClの回収も可能。

➢ 前処理により粉砕性の向上（廃PVCの粉砕工程不要）
　 前処理物は、手で触れば簡単に崩れるほど脆く、石炭との混合時に小粒径化。

➢ 原料炭の選択肢拡大
　 高いバインダー効果により、劣質・安価な石炭の活用可能性を拡大。
